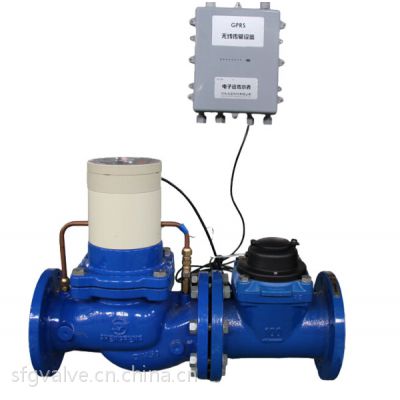

大口径智能水表控制阀门（国家***）

产品介绍：
   此阀是一种专门为大口径智能水表设计的低电压，低功耗电动可控式阀门，此阀采用水力自动化控制原理，利用阀门进出口的压力差为动力，用电动式换向器控制膜片上部水腔室内的压力，操作阀芯联动机构完成阀门的开启或关闭，***解决了智能水表行业多年来控制阀存在的问题，扩宽了智能水表的使用环境，延长了智能水表的使用寿命。
特点:
1.     电动换相器采用1/2"口径的流通能力，克服了先导孔易堵的弊病, 提供直接、快速、***的控制。
2.     双室驱动装置，具有缓开、缓闭功能，使其工作有效地防止水锤及振动。
3.     利用液压原理，使阀板关闭力力进水力成正比，密封性可靠性能高。
4.     采用宽阀体、流线性和等过流截面积设计、阀门阻力小。
5.     电器元件线盒，全部采用防潮、防水设计，适合并下安装。
6.     整体阀门全部采用不锈钢丝连接，便天检修时折装方便。

大口径水表DN40-DN300
智能管理方案
一、        概述
大口径水表一般主要工作在主供水管线、自备井用户、用水量较大的工商用户及供水末端的总表计量等等。因此，流经水表的总水量较多、对用户及经营者的影响较大。再加之水表的自身工作环境较恶劣，有些管线工作压力变化较大。因此，针对大口径水表的特殊性，特别是智能阀控水表更需要慎重考虑周密设计。
目前，通讯技术的迅猛发展，对于远距离传送水表的工作状态已不是一件难事，随着这两年生产工艺的改进，新材料新技术的应用，使这项技术日趋成熟，故障率明显下降，大口径水表一般采用单表GPRS系统进行数据远传。
大口径阀控智能水表一般采用阀表分体结构，可根据不同的使用环境，选择不同的表具，然后由厂家再选用不同的阀门将其组合起来，加上自行研制的单片微机控制系统，实现智能控制的预付费水表。由于水表一般都工作在高潮湿，无能源的工作环境中，大口径水表阀门的扭动力矩又比较大。使用交流电动机驱动的电动阀门价格昂贵，还需要提供220伏交流电源，使用起来急不方便。阀门工作的动力能源是设计要解决的主要问题，我们针对这些问题，在原有的调压阀或截止阀上进行了改造。现设计出一种‘先导阀’。其工作原理是利用水的自身压力来驱动的一种皮膜式阀门，只需要一个很小的电源来趋动小阀的开关来对大阀的开关进行控制。在实践应用中证明此种阀门在工作时误动作几率较低并且可以获取相当大的扭动作。所以在锂电池供电工作能可靠连续运行6年以上成为现实，在预付费大口径水表的推广应用得到保障。
该产品由发讯水表、自控阀门、智能控制器三大部分组成，除了能计量集团用户的用水量，还能利用IC卡购水，并根据购买量与用户的实际使用量自动报警及关阀停供。产品符合GB/778-1996，CJ/T133-2001标准。生产本产品的质量管理体系通过GB/T 19001（***）认证。
二、售水方案

售水系统组成：

1、计算机、  2、读写卡器     3、IC卡    4、IC卡水表  5、售水软件
三、        主要功能特点
1.   用户先付费后用水；
2.   磁攻击关阀报警，汉字提示报警信息；
3.   电池欠压两级关阀报警，汉字提示报警信息；
4.   剩余水量低于设定的报警水量时关阀报警，汉字提示报警信息；
5.   分体式手持机液晶显示，可随时查询表内累计用水量、剩余水量；
6.   ***功耗设计，延长水表寿命；
7.   表卡之间***的交互式认证，***系统安全；
8.   水表信息通过IC卡回传至管理系统，便于统计和管理；
9.   表阀防护等级可达到IP67；
10.  流通能力大、压力损失小、抗水冲击和抗污染能力强。
11.
四、工作原理框图
五、主要技术参数
1.   技术参数

2.   流量表

l           水表的允许误差：从包括最小流量q₁至不包括分解流量q₂的低区±5％；包括分界流量q₂至包括过载流量q₄的高区±2％。
l           管道的水压应大于0.063MPa。
1.      压力损失：在过载流量时允许的压力损失为：0.1Mpa（DN15－DN50）
0.063Mpa（DN65－DN300）
2.      允许误差：  冷/热水水表在从包括最小流量在内到不包括分界流量的低区中的允许误差为±5%
3.      冷水水表在从包括分界流量在内到包括过载流量的高区中的允许误差为±2%
4.      热水水表在从包括分界流量在内到包括过载流量的高区中的允许误差为±3%
5.      水    温： 0.1℃～40℃（冷水水表）
30℃～90℃（热水水表）
6.      工作压力： ≤1.0MPa 、1.6 MPa
7.      外形尺寸：
8.      使用寿命： ＞10年
9.      电池寿命:       ＞5 年
六、   显示及指示说明
l          显示水量体积单位：m?
l          显示容量为六位整数、七种（交费、数字、读卡错、检漏、电压低、关阀、E  E）显示。
解释：
1、显示“交费”：表示已购水量已经达到警惕水量，应及时购水。
2、显示“数字”：本水表剩余的可用水量。
3、显示“读卡错”卡未插好或者是插入不是本水表的IC卡请在插入本水表的IC卡。
4、显示“电压低”：表示电池欠压，应及时更换电池。
5、显示“关阀”：表示水表阀门处于关闭状态。
6、显示“E  E”“检漏”：表示水表受到强磁干扰，请及时检查纠正。
七、   操作说明
插入用户卡时，液晶显示本次所购水量，再依次显示剩余水量、总购水量和累计用水量。根据水表所处状态的不同，液晶屏提示一些汉字信息，便于用户了解水表的工作状态。
当表内剩余水量低于显示报警量时，液晶显示“交费”；当表内剩余水量达到关阀报警量（关阀报警量小于显示报警量）时，阀门关闭，插卡可开启。当外部有强磁干扰水表时，显示干扰图标，同时阀门关闭；当磁干扰消失后，插卡可开启。
当表内电池电压不足时，液晶显示“换电池”，提醒用户及时通知售水部门更换电池。在***提示时，阀门关闭，插卡即可开启，表仍然提示“换电池”；若持续15天以上仍未更换电池时，阀门将***关闭，此时插卡无法开启阀门；更换电池后，插测试卡可开启阀门。
1.      ***购水
当用户初装水表后，需要到售水部门进行用户注册、购水，而后把用户卡插入水表中完成***购水。
2.      日常购水
用户日常购水时，只需持用户卡到售水部门购水后插入水表中即可。如果表内剩余水量大于或等于囤积量时，禁止本次购水量输入表内，液晶显示“限制输入”；只有当剩余水量小于囤积量时，才可以输入本次购水量。
3.      补卡
用户卡丢失或损坏时，请到售水部门补卡，补卡后可以直接进行售水操作；插入水表后，水表根据补卡中的信息补加丢失的购水量。                                                        -----------泊头市盛丰自控阀门有限公司
